Опорно-направляющие кольца ОНК

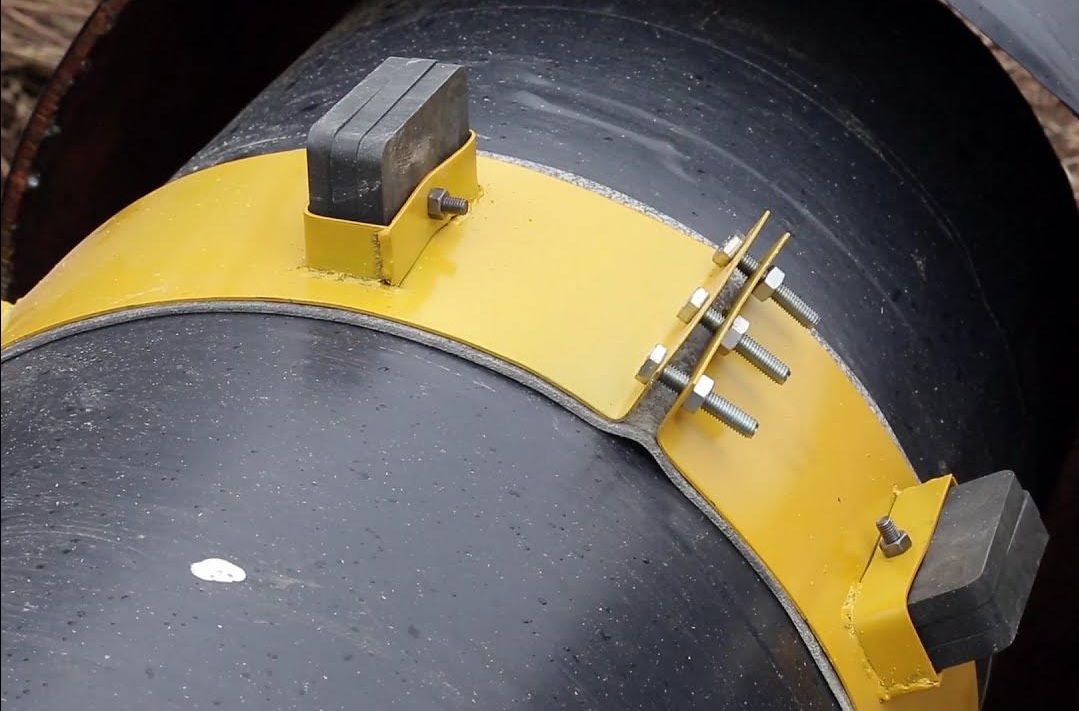

ОНК — это модульные опорные элементы, которые обеспечивают точное позиционирование трубопровода внутри защитного футляра при прокладке через препятствия (дороги, водоёмы, инженерные сети).
https://favoritek.ru/onk_onkr_ronk_onkp_speyser
Главная задача: предотвратить контакт трубы с футляром, распределить нагрузки и обеспечить свободное продольное перемещение при температурных деформациях.

Где применяются
переходы под автодорогами и ж/д путями;

прокладка через реки, овраги, болотистые участки;

монтаж в защитных кожухах при пересечении коммуникаций;

реконструкция старых трубопроводов.

Почему это важно
Без ОНК возникают критические риски:

истирание изоляции о стенки футляра;

локальные перегрузки из‑за перекосов;

заклинивание при температурных расширениях;

ускоренная коррозия в точках контакта.

ОНК исключают эти проблемы, продлевая срок службы трубопровода.

Ассортимент ОНК «ФАВОРИТЭК»
Предлагаем 4 модификации под разные задачи:

ОНКП (монолитные с опорой скольжения)

Для прямых участков до 100 м (сталь) / 400 м (ПЭ).

Простота монтажа — нет сборных элементов.

ОНК (сегменты с опорой скольжения)

Универсальное решение для участков до 50 м (сталь) / 200 м (ПЭ).

Форма: прямоугольный параллелепипед.

ОНКР (с опорой качения)

Для прямых и криволинейных участков до 500 м (сталь) / 1000 м (ПЭ).

ОНКК (комбинированные: скольжение + качение)

Для сложных условий (перепады высот, повороты).

Доступны коррозионностойкие исполнения.

Ключевые преимущества
Скорость монтажа — сегментированная конструкция позволяет собирать кольца прямо на трубе.

Адаптивность — подходят для диаметров до 2 867 мм.

Климатическая устойчивость — работают при −30 °C … +100 °C.

Долговечность — срок службы равен сроку эксплуатации трубопровода.

Доп. функционал — возможность монтажа кабельного ложемента на сегментах.

Стандартизация — производство по ТУ 22.21.29‑001‑97012470‑2024.

Технические параметры
Диаметр труб: до 2 867 мм (изготавливаем под заказ).

Нагрузка на ребро: 85–3 000 кг.

Высота рёбер: подбирается под конкретный проект.

Материалы: ударопрочные композиты с антифрикционными вставками.

Стойкость: к УФ-излучению, влаге, химикатам.

Экономический эффект
Использование ОНК «ФАВОРИТЭК» даёт:

Снижение рисков — исключение повреждений изоляции при прокладке.

Сокращение затрат — меньше ремонтов и внеплановых остановок.

Ускорение работ — быстрый монтаж без спецтехники.

Увеличение ресурса — защита от истирания и перекосов.

Гибкость обслуживания — возможность ревизии без демонтажа (для некоторых модификаций).

Соответствие ТУ 22.21.29‑001‑97012470‑2024.

Испытания на нагрузку и износостойкость.

Гарантия — согласно условиям договора.

Документация: паспорта, сертификаты, инструкции.

Готовы подобрать ОНК под ваш проект!

Телефон: +7 (342) 204‑68‑46

Моб.: +7 (932) 337‑78‑89

E‑mail: info@favoritek.ru

«ФАВОРИТЭК»: точность монтажа — гарантия долговечности трубопровода!
