Ультразвуковой расходомер для измерения расхода газов

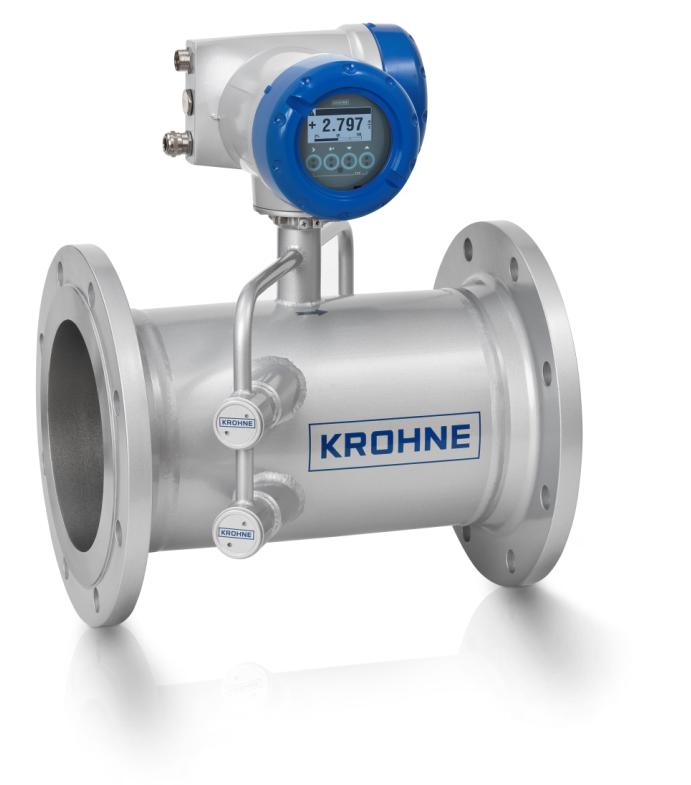

Прибор OPTISONIC 7300 представляет собой ультразвуковую измерительную систему, предназначенную для измерения расхода технологического газа. Данная модель не имеет ограничений, характерных для традиционных расходомеров для измерения расхода газов (напр., периодическая калибровка, техническое обслуживание, потеря давления и ограниченный диапазон расходов).

Особенности устройства

• Широкий диапазон измерения
• Измерения не зависят от плотности газов
• Не требует обслуживания
• Не требует перекалибровки
• Встроенная функция коррекции объемного расхода, позволяющая привести расход к стандартным условиям, с использованием данных, полученных от датчиков давления и температуры
• Нет движущихся и вращающихся частей, нет потери давления
• Комплексное решение для решения задач измерения расходов газа

Варианты исполнения
- Компактная и разнесенная версия
- Высокотемпературная версия (ХТ)
Технологические присоединения
- Стандартно доступны фланцы до ASME 900 lbs / PN 40
- Доступны фланцевые присоединения до ASME 1500 lbs / PN 250
- Бесфланцевая версия под сварку

Технические особенности:

• Ду 50-600 мм
• Рабочее давление: 15 МПа
• Температура измеряемой среды: -40...+180°C
• Вязкость среды: 0,2...200 сПз
• Погрешность (при скорости потока газа 1...30 м/с):
- Для Ду 50-80 мм: 2,0%
- Для Ду 100-600 мм: 1,0%

Области применения

• Химическая промышленность
• Нефтехимическая промышленность
• Электростанции
• Нефтегазовая промышленность

Примеры применения

• Текущий учет
• Углеводородный газ на нефтехимических заводах
• Технологический газ на химических фабриках
• Производство природного газа
• Потребление / Использование природного газа
• Использование газового топлива
• Потоки воздух
